اواپراتور 25 اسب آیس بییر مدل IE-3561-CL3

هماهنگ و سازگار با

BITZER  4HE-25

FRASCOLD  V25-71Y

473,536,000 تومان

گارانتی اصالت و سلامت فیزیکی کالا
تضمین قیمت خرید

پرداخت در 4 قسط

امکان خرید قسطی با اسنپ پی

امکان تحویل فوری تهران

مشاوره 24 ساعته، 7 روز هفته

ضمانت پایین ترین قیمت

ضمانت اصل بودن کالا

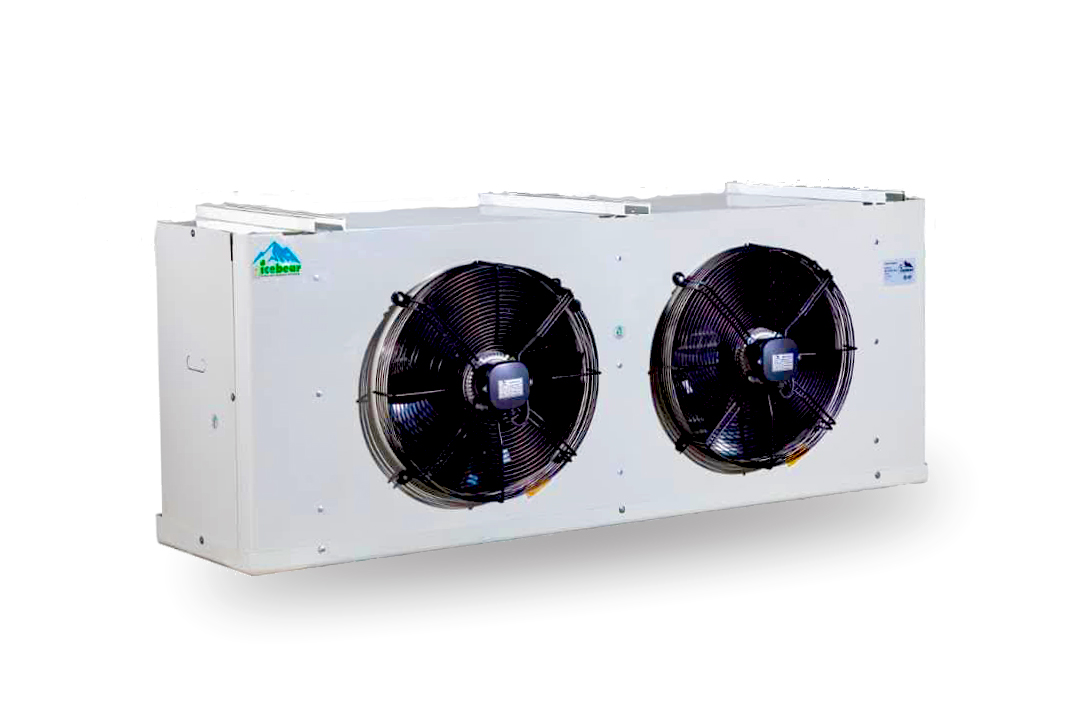

اواپراتور هوایی آیس‌بر (Icebear) مدل IE-3561-CL3 با ظرفیت نامی ۲۵ اسب بخار، یک مبدل حرارتی فوق‌سنگین و جریان‌اجباری (Forced-Draft) است که منحصراً برای سردخانه‌های عظیم صنعتی، تونل‌های انجماد و سالن‌های لجستیک با بارهای برودتی بسیار بالا مهندسی شده است. معماری کویل‌های این تجهیز با تراکم بالای لوله‌های مسی و گام فین‌های آلومینیومی ویژه، جهت انتقال حرارت در مقیاس صنعتی، کنترل دقیق افت فشار مبرد و توزیع پرقدرت و یکپارچه جریان هوا در سالن‌های وسیع بهینه‌سازی شده است.

نکات کلیدی و الزامات فنی نصب:

  • کالیبراسیون اکسپنشن ولو و اکولایزر خارجی: در ظرفیت تناژ بالای ۲۵ اسب بخار، افت فشار ترمودینامیکی در طول کویل به شدت چشمگیر است؛ لذا نصب شیر انبساط ترموستاتیک (TXV) با پورت بزرگ و مجهز به اکولایزر خارجی قطعی و غیرقابل‌اغماض است. انتخاب دقیق اوریفیس و تنظیم میلی‌متری سوپرهیت (ΔTsuperheat)، همراه با ایزولاسیون کامل بالب حرارتی روی خط مکش افقی، برای جلوگیری از نوسانات جرمی و محافظت از کمپرسورهای سنگین در برابر ضربه مایع (Liquid Slugging) نقش حیاتی دارد.
  • مدیریت پیشرفته روغن و شبکه‌بندی خطوط: با توجه به دبی جرمی عظیم مبرد، سایزینگ خط مکش باید تعادل دقیقی میان افت فشار مجاز و سرعت خطی سیال برای تضمین بازگشت روغن برقرار کند. تعبیه تله روغن (P−Trap) با ابعاد استاندارد در تراز خروجی الزامی است و در صورت وجود رایزرهای عمودی بلند، اجرای رایزر مضاعف (Double Riser) برای تضمین صعود روغن در شرایط بار جزئی (Part Load) یک الزام مهندسی است. خط درین نیز باید با شیب اصولی، سایز متناسب با دبی آب برفک‌زدایی و مجهز به کابل حرارتی (در کاربری‌های زیر صفر) اجرا شود.
  • بریزینگ تحت اتمسفر خنثی (N2): اتصالات خطوط مسی در این سایز نیازمند تورچ‌های قوی و اعمال حرارت طولانی‌مدت هستند. عملیات جوشکاری باید مطلقاً تحت جریان پیوسته گاز ازت (N2) انجام گیرد تا از تشکیل پوسته‌های ضخیم اکسید مس در جداره داخلی که منجر به انسداد فیلترهای درایر صنعتی و خرابی مکانیزم شیرهای برقی می‌شود، جلوگیری به عمل آید.
  • دینامیک جریان هوا و مهار سازه‌ای: دبی هوای خروجی (CFM) فن‌های این دستگاه بسیار بالاست. نصب نیازمند شاسی‌کشی صلب و مهار وزن سنگین تجهیز با رادهای فولادی استاندارد جهت جلوگیری از ارتعاش است. رعایت دقیق فواصل آیرودینامیکی از دیواره‌ها و سقف، برای تغذیه کامل فن‌ها، ممانعت از پدیده اتصال کوتاه هوا (Short-Circuiting) و پرتاب باد مؤثر تا انتهای سالن جهت حفظ یکنواختی دما الزامی است.
کد مدل

IE-3561-CL3

برند

icebear

دبی حجمی (m^3/hr)

13350

ولتاژ (V)

380

تعداد فن

3

سطح انتقال حرارت (m^2)

86.4

دور فن (RPM)

1380

تراکم فین در اینچ

6

توان ورودی هر الکتروموتور (KW)

1.14

سایز فن (cm)

50
