سوزن اكسپنشن 1 بدنه 5 دانفوس

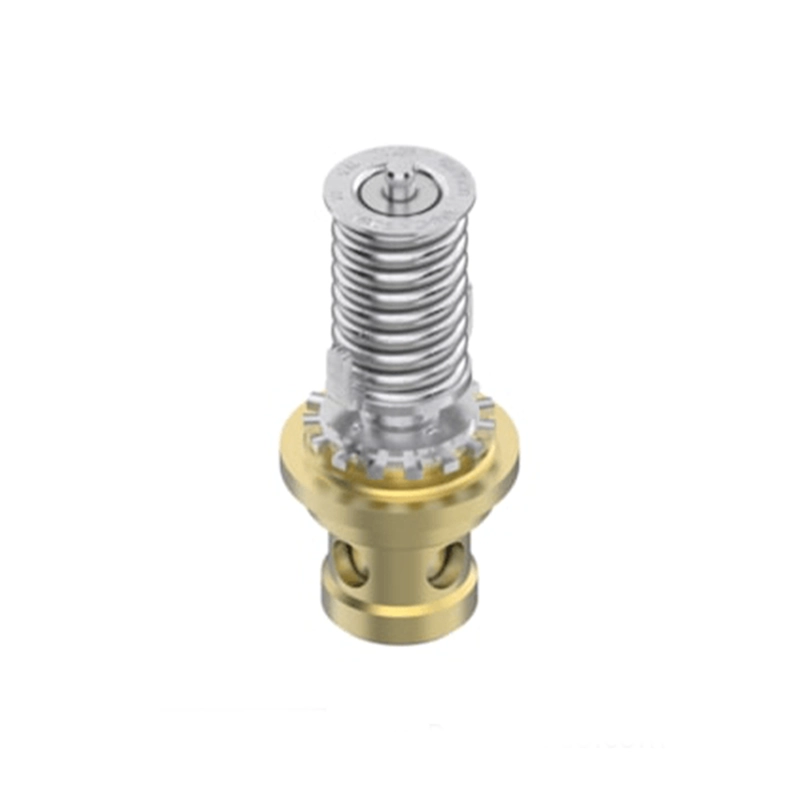

سوزن اکسپنشن دانفوس شماره 1 مناسب بدنه TE5

شیرهای انبساط ترموستاتیکی سری TE5 دانفوس برای کنترل دقیق جریان مبرد به اواپراتور طراحی شده‌اند و به صورت ماژولار از سه بخش اصلی تشکیل می‌شوند:

• بدنه شیر (Valve Body)
• المنت ترموستاتیکی (Power Element)
• سوزن یا اوریفیس (Orifice)

سوزن شماره 1 یکی از کوچک‌ترین اوریفیس‌های قابل استفاده در بدنه TE5 است و برای سیستم‌هایی با ظرفیت نسبتاً پایین در این سری مورد استفاده قرار می‌گیرد. این قطعه میزان عبور مبرد از شیر انبساط را کنترل می‌کند و نقش مهمی در تنظیم سوپرهیت اواپراتور و جلوگیری از بازگشت مایع به کمپرسور دارد.

اوریفیس دارای فیلتر داخلی فلزی است که از ورود ذرات و آلودگی به مسیر عبور مبرد جلوگیری کرده و باعث افزایش عمر و عملکرد پایدار شیر می‌شود.

مشخصات فنی

• برند: Danfoss
• نوع قطعه: Expansion Orifice / Needle
• شماره اوریفیس: No.1
• مناسب برای بدنه: TE5
• نوع نصب: داخلی در بدنه شیر
• دارای فیلتر داخلی
• جنس: آلیاژ برنج و استیل مقاوم
• قابلیت تعویض: دارد

مبردهای سازگار

• R22
• R134a
• R404A
• R507
• R407C
• R448A
• R449A

ویژگی‌ها و مزایا

• تعیین ظرفیت عبور مبرد در شیر انبساط
• مناسب برای سیستم‌های تبرید با ظرفیت پایین در سری TE5
• دارای فیلتر داخلی برای جلوگیری از گرفتگی
• نصب و تعویض آسان
• عملکرد دقیق در کنترل سوپرهیت
• کیفیت ساخت بالا و دوام طولانی

کاربردها

• سردخانه‌های کوچک و متوسط
• سیستم‌های تبرید فروشگاهی
• چیلرهای کوچک
• سیستم‌های تهویه مطبوع صنعتی
• اواپراتورهای ظرفیت متوسط

نکات نصب و نگهداری

• انتخاب اوریفیس باید بر اساس ظرفیت سیستم و نوع مبرد انجام شود.
• استفاده از فیلتر درایر مناسب در خط مایع الزامی است.
• مدار تبرید باید قبل از نصب کاملاً تمیز و وکیوم شود.
• هنگام تعویض اوریفیس، فشار سیستم باید کاملاً تخلیه شده باشد.
• از وارد شدن آلودگی به فیلتر داخلی جلوگیری شود.
