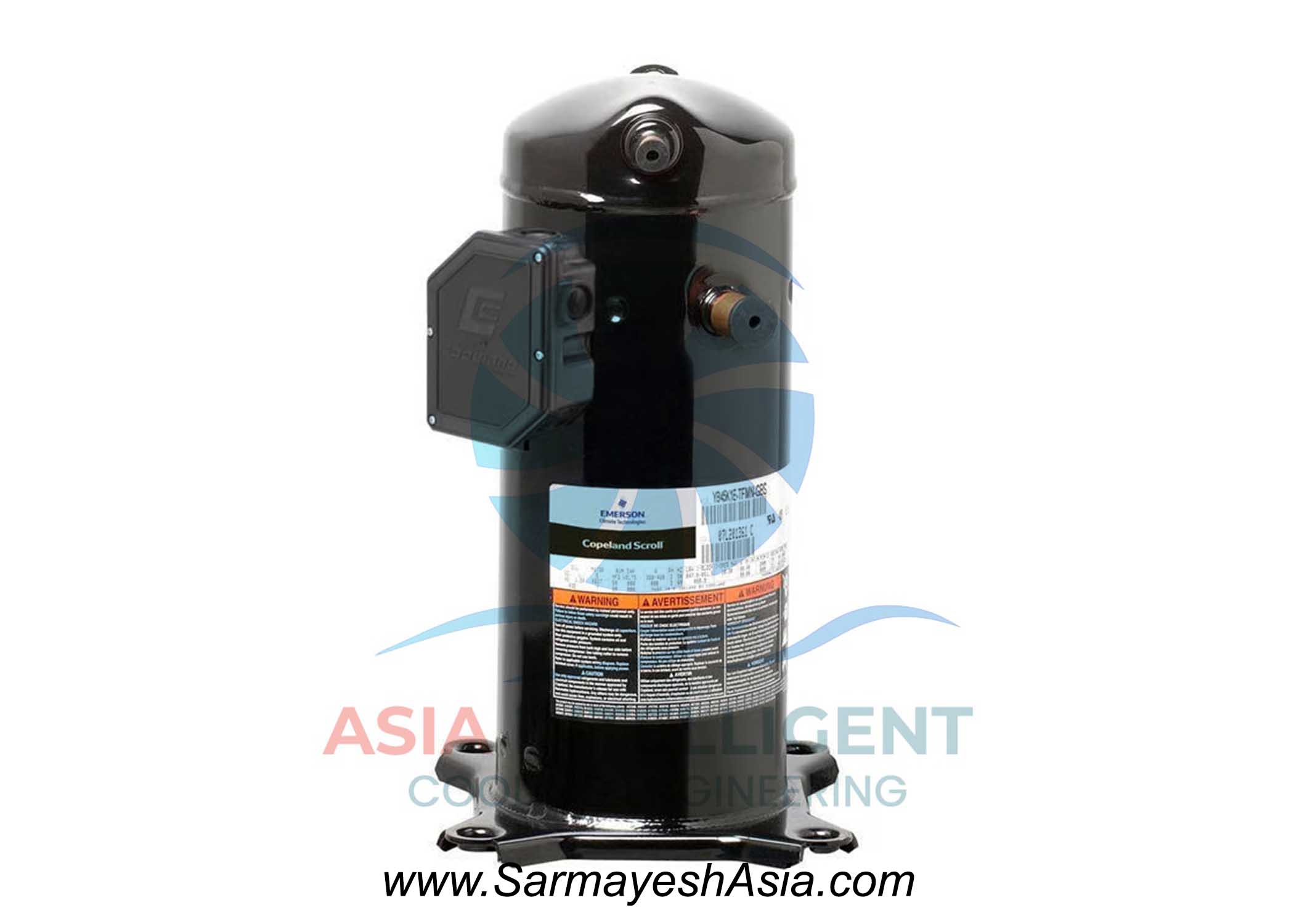

کمپرسور اسکرال کوپلند ZR144KCE-TFD-425 سه فاز

کمپرسور کوپلند ZR144KCE-TFD-425

کمپرسور ZR144KCE-TFD-425 از سری ZR کوپلند برای سیستم‌های تهویه مطبوع و سرمایشی با ظرفیت متوسط تا بالا طراحی شده است. این کمپرسور ساخت تایلند بوده و توان اسمی آن 12 اسب بخار است.

اتصال و آرایش خطوط مبرد

ZR144KCE-TFD-425 با اتصال جوشی عرضه می‌شود. این نوع اتصال استحکام بالاتری ایجاد کرده و احتمال نشتی مبرد را کاهش می‌دهد، به همین دلیل برای سیستم‌هایی با کارکرد طولانی و فشار ثابت مناسب است.

آرایش خطوط مبرد به شکل دو لول است:

• یک خط مکش
• یک خط دهش
• سایت‌گلس روغن

در پیکربندی TFD-425 امکان نصب سایت‌گلس روغن وجود دارد تا سطح روغن در حین کار سیستم قابل مشاهده باشد و اطمینان از روانکاری مناسب فراهم شود.

هیتر کارتل

هیتر کمربندی با توان 90 وات برای حفظ دمای روغن در زمان خاموشی تعبیه شده است. این هیتر از تجمع مبرد مایع در روغن جلوگیری کرده و در سیستم‌هایی با روشن/خاموش متناوب یا اختلاف دمای محیط، از رقیق شدن روغن و ضربه مایع هنگام استارت مجدد جلوگیری می‌کند و به افزایش عمر کمپرسور کمک می‌کند.

مبرد و روغن

ZR144KCE-TFD-425 با مبردهای R134a و R407C سازگار است و امکان استفاده از R22 نیز طبق مستندات سری ZR ذکر شده است. روغن پیشنهادی POE است و حجم شارژ کارخانه‌ای ۳.۳ لیتر می‌باشد. به دلیل حساسیت POE به رطوبت، رعایت وکیوم دقیق، استفاده از فیلتر درایر مناسب و جلوگیری از تماس روغن با هوا الزامی است.

مشخصات اتصالات

• خط مکش: 1 3/8 اینچ
• خط دهش: 7/8 اینچ

این ابعاد برای عبور مناسب مبرد، کاهش افت فشار و بازگشت صحیح روغن بهینه شده‌اند. انتخاب شیر سرویس، مانند سری V10 یا V05، بر اساس سایز لوله، شرایط کاری و طراحی کلی سیستم انجام می‌شود.

کاربردهای رایج

• چیلرهای تجاری و پکیج‌های تهویه مطبوع
• هواسازها و یونیت‌های روف‌تاپ
• سیستم‌های سرمایش مرکزی ساختمان‌های اداری و تجاری
